📘 Aula CAP 11 — Inspeção de Motores
Inspeções obrigatórias, especiais, preventivas, END/NDT, documentação técnica e ATA-100. Material baseado na apostila SEST/SENAT.
🎯 Objetivo da aula
Esta aula apresenta o que é uma inspeção aeronáutica, quais tipos existem, quando aplicar cada uma e por que a inspeção é a base da segurança operacional e da aeronavegabilidade.
Ao final, você deve ser capaz de:
- Diferenciar inspeções obrigatórias, especiais, preventivas, corretivas e qualitativas.
- Explicar quando se usa controle por hora, calendário ou ciclo.
- Identificar quando uma situação operacional anormal exige inspeção especial.
- Reconhecer os principais ensaios não destrutíveis (END/NDT) e sua aplicação.
- Compreender a documentação técnica que sustenta toda manutenção real.
💡 Ideia central
Inspeção não é "olhar por olhar". Inspeção é verificar tecnicamente a condição da aeronave com base em task, checklist, manual do fabricante e documentação aplicável. Sem documentação e procedimento, não é inspeção, é palpite.
✈️ Onde a inspeção aparece na aeronave
A inspeção não é uma atividade isolada — ela acontece em todos os sistemas e setores da aeronave. Cada setor tem suas tasks específicas, definidas pelo fabricante.
Grupos de inspeção obrigatória
A apostila SEST/SENAT divide as inspeções obrigatórias em quatro grupos principais, cada um com seu tipo de controle:
| Grupo | O que inspeciona | Tipo de controle |
|---|---|---|
| Grupo motor | Motores e seus componentes | Horário, calendário e ciclos |
| Grupo célula | Estrutura, interior, sistemas, comandos de voo, instrumentos, rádio e navegação | Horário e calendário |
| Grupo trem de pouso | Trem de pouso, rodas e pneus | Ciclos (pousos) |
| Grupo APU | Unidade auxiliar de força e componentes | Horário |
⚠️ Atenção sobre APU
A APU não fornece força propulsiva. Ela fornece energia elétrica e pneumática para a aeronave (ar para partida de motor, ar condicionado em solo, energia para sistemas). Confundir isso é erro clássico de prova.
Setores onde a inspeção acontece
- Setor da fuselagem — comandos de voo, superfícies estabilizadoras, revestimento.
- Setor da cabine — cabine de comando e de passageiros.
- Setor do trem de pouso — pernas, rodas, pneus, sistemas de freio.

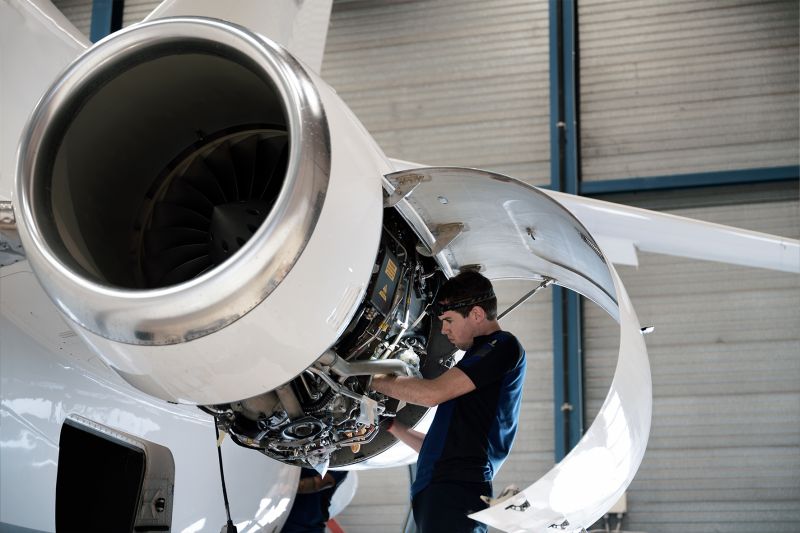

- Setor do motor — motor propriamente dito e seus subsistemas.
- Setor da nacele — compartimento que envolve o motor.
- Setor eletrônico / aviônicos — instrumentos, comunicação, navegação.
🔬 Conceito técnico — Tipos de inspeção

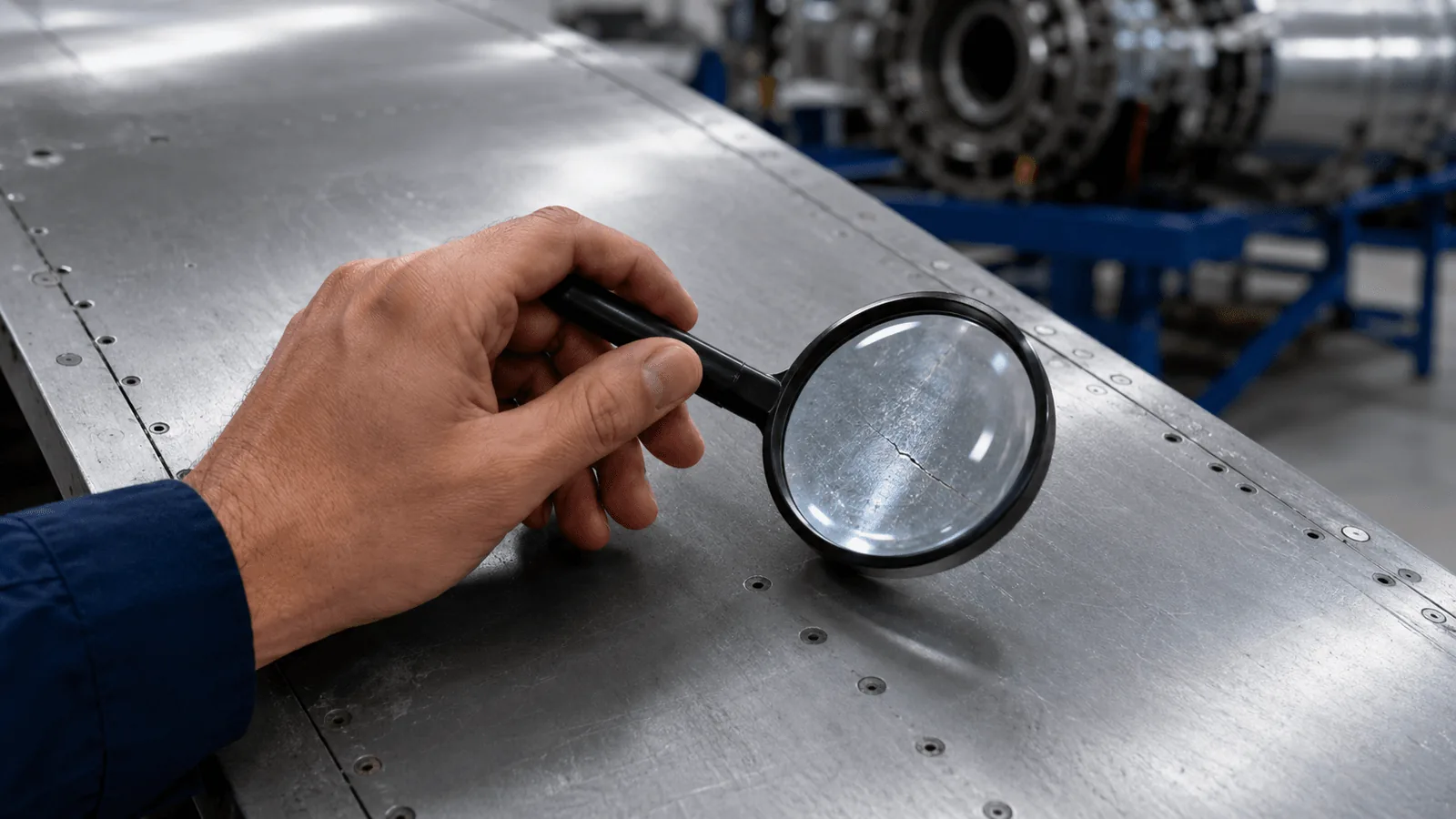

Inspeção, segundo a apostila, é o exame visual ou por equipamento que determina a condição da aeronave e de seus componentes. Ela serve para detectar desgaste, encontrar defeitos pequenos antes que evoluam e manter a aeronavegabilidade.
As inspeções se dividem em cinco grandes categorias:
3.1 — Inspeções obrigatórias
São definidas pelo fabricante e pelo órgão regulamentador. Têm método de controle definido:
| Controle | Como é contado | Exemplo |
|---|---|---|
| Horárias | Horas de utilização (motor ligado → desligado) OU horas de voo (decolagem → pouso) | Inspeção a cada 100 horas voadas |
| Calendárias | Tempo decorrido (dias, meses, anos), independente das horas voadas | Inspeção anual de mangueiras |
| Por ciclos | Eventos repetitivos: pousos, pressurizações, partidas, ciclo completo | Trem de pouso a cada X pousos |
🪤 Pegadinha de prova
Hora de utilização não é a mesma coisa que hora de voo. Hora de utilização conta desde o início do funcionamento do motor (em solo, no taxi) até a parada total. Hora de voo conta apenas decolagem → pouso. Banca ANAC adora trocar uma pela outra.
Sobre os minutos: os minutos no controle horário são sempre encerrados em 0 ou 5. Quando não terminam assim, faz-se arredondamento para cima.
Exemplo: 1h03 vira 1h05. 1h08 vira 1h10.
3.2 — Inspeções especiais
São feitas após evento anormal que pode ter causado dano sem aparecimento imediato. O dano pode surgir depois, fora dos períodos de inspeção obrigatória.
Eventos que disparam inspeção especial:
- Pouso com impacto (pouso duro)
- Turbulência severa
- Impacto de raio
- Partida quente de motor
Cada uma dessas inspeções é determinada pelo fabricante e segue procedimento específico de manual.
3.3 — Inspeções preventivas
São inspeções programadas para manter a aeronave em condição. A apostila chama isso de coluna mestra do programa de manutenção.
Preventivas parciais
Intervalos curtos, ações brandas, menor complexidade. Acompanham desgaste contínuo. Exemplos: pré-voo, pós-voo, on condition, condition monitoring.
Preventivas gerais
Intervalos maiores, mais complexas, mais itens. Reiniciam um novo ciclo de inspeções parciais. Continuam até o item atingir o TLV (Tempo Limite de Vida).
3.4 — Inspeções corretivas
São feitas fora da programação, quando aparece falha em sistema ou componente que impede ou limita a operação. Não estavam previstas — apareceu defeito, faz-se corretiva.
3.5 — Inspeções qualitativas
Toda inspeção precisa qualificar a condição encontrada: aprovar, reparar, substituir, condenar. As qualitativas se dividem em:
- Ensaios não destrutíveis (END/NDT) — verificam sem destruir a peça.
- Ensaios destrutíveis — feitos pelo fabricante para determinar limites, TBO, MTBF, TLV. Podem danificar a peça.
📌 Resumo da seção
Cinco categorias, sem confundir: obrigatórias (programadas pelo fabricante), especiais (evento anormal), preventivas (manter em condição), corretivas (apareceu falha) e qualitativas (qualificar a condição encontrada).
⚙️ Como funciona — Os 4 eventos especiais
Cada inspeção especial nasce de um evento físico específico. Entender o que acontece fisicamente ajuda a saber o que procurar na inspeção.
4.1 — Pouso com impacto (pouso duro) 🛬
Acontece quando o choque com a pista é muito forte ou com excesso de peso. O esforço estrutural sofrido é difícil de calcular, e por isso o fabricante determina inspeção específica.
Analogia mecânica: imagine uma estrutura metálica que recebe uma pancada vertical. A energia se distribui por toda a estrutura, não apenas no ponto do impacto. Por isso o pouso duro não afeta só o trem de pouso — afeta a estrutura inteira.
Sinais fáceis de detectar
- Rugas nas chapas das asas
- Vazamento de combustível em chapas rebitadas
Sinais difíceis de detectar
- Alma da longarina
- Anteparos
- Fixações de naceles
- Paredes de fogo
- Nervuras de asas e fuselagem
🪤 Pegadinha frequente
Pouso duro não afeta apenas o trem de pouso. Pode afetar asa, fuselagem, longarina, naceles, parede de fogo, comandos de voo. Inspeção é estrutural ampla, não localizada.
4.2 — Turbulência severa 🌪️
Ocorre quando rajadas excedem as cargas normais sobre as asas. A lógica física é:
- A rajada tende a acelerar o avião.
- A inércia da aeronave resiste a essa aceleração.
- O resultado: aumento de peso aparente e dos esforços estruturais sobre asas e fuselagem.
O que verificar na inspeção:
- Cambras das asas (superfície dorsal e ventral) — empenos e rugas.
- Rebites das áreas enrugadas — cisalhamento ou deformação.
- Longarinas — danos estruturais.
- Bordos de ataque — da raiz até as pontas.
- Tanques — vazamento de combustível.
- Trem de pouso, carenagens, fuselagem — empenos, rugas, fixações cisalhadas.
- Área asa/fuselagem — atenção reforçada.
4.3 — Impacto de raio ⚡
A aeronave funciona como campo elétrico receptivo. Em voo por tempestades, pode receber descargas elétricas.
Danos possíveis:
- Dano superficial no revestimento.
- Rompimento em áreas pressurizadas → risco de despressurização.
- Perda de revestimento.
- Rachaduras provocadas pelo pico da descarga.
- Dano profundo em superfície metálica.
💡 Método de inspeção
Para impacto de raio se usa ensaios não destrutíveis (END/NDT) — porque o dano pode estar abaixo da superfície (rachaduras internas, profundidade). Visual sozinho não detecta dano profundo.
4.4 — Partida quente 🔥
É uma partida anormal em que o motor ultrapassa o limite máximo de temperatura durante o ciclo de partida (geralmente medido em EGT — Exhaust Gas Temperature).
O problema físico: o calor excessivo altera a têmpera das peças. Têmpera é o tratamento térmico que confere resistência ao metal. Quando o calor ultrapassa o limite, a estrutura cristalina do metal muda, e a peça perde resistência.
Sinal visual clássico:
🎨 Identificação visual
Peças internas com coloração azulada são forte indício de superaquecimento e perda de têmpera. Essas peças devem ser substituídas, e a área quente do motor deve ser inspecionada quanto a rachaduras.
Riscos resumidos:
- Perda de resistência do material
- Alteração do coeficiente de dilatação térmica
- Rachaduras nas áreas quentes
- Perda de confiabilidade da peça
📌 Frase para decorar
Peça azulada após partida quente = suspeita de perda de têmpera = substituição obrigatória + inspeção de rachaduras nas áreas quentes do motor.
🔍 Componentes principais — Ensaios Não Destrutíveis (END / NDT)
Os END/NDT são os métodos técnicos usados para verificar a qualidade dos componentes sem destruí-los. Cada método tem sua aplicação, seu material adequado e suas limitações.
5.1 — Inspeção visual 👁️
É o END mais simples e mais antigo. É também o primeiro a ser realizado — se houver dúvida sobre profundidade ou dimensão do dano, parte-se para outro método.
Ferramentas: olho nu, lentes de aumento, telescópio, microscópio, boroscópio.
Exemplo prático do PDF: em câmara de combustão, para verificar rachadura transpassante, aplica-se querosene de aviação pelo lado interno e observa-se se goteja pelo lado externo. Se gotejar → peça condenada. Se não gotejar → mede com inspeção dimensional.

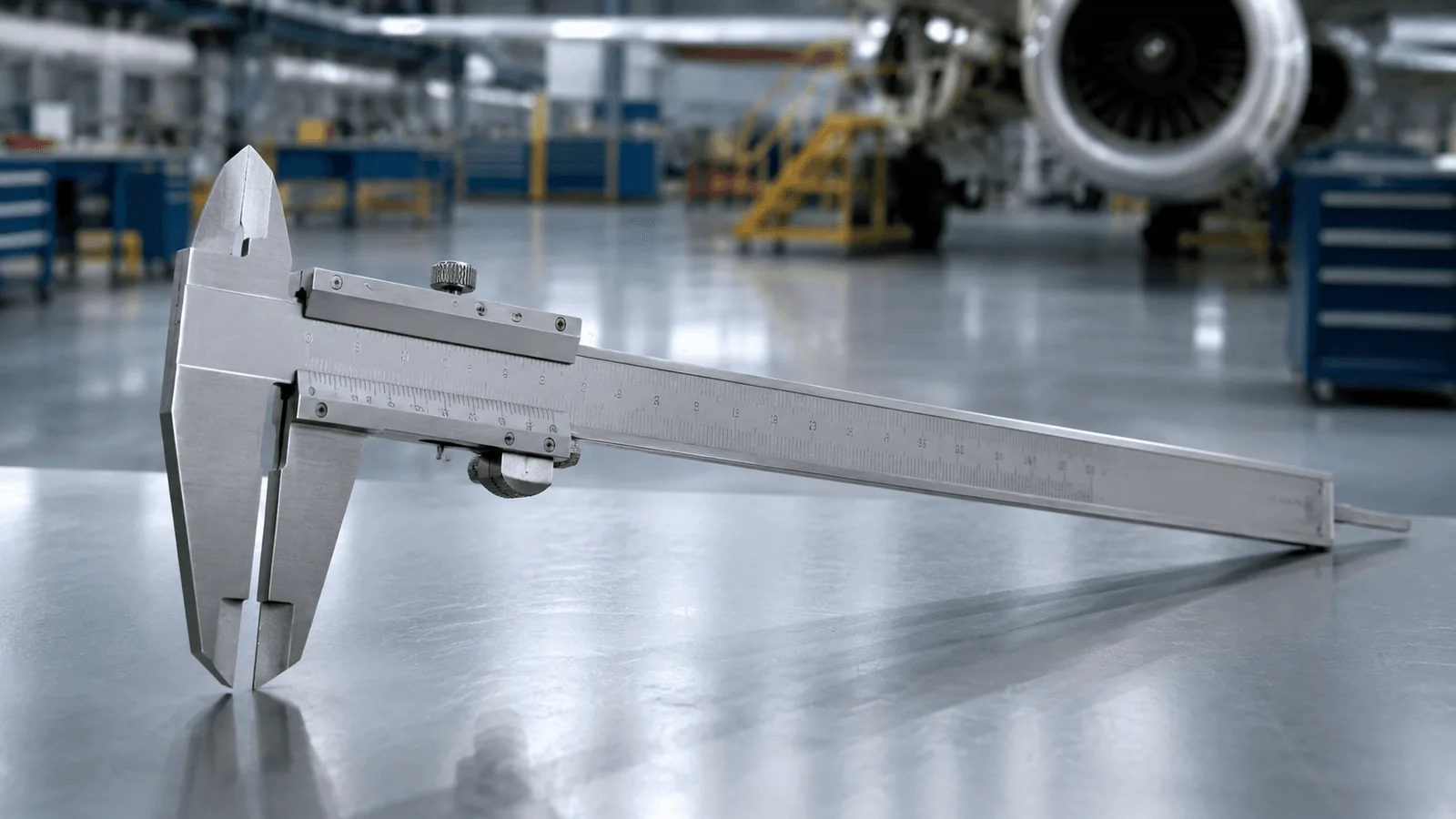

5.2 — Inspeção dimensional 📏
Mede a extensão do dano e compara com os limites permissíveis do fabricante.
Ferramentas: régua, trena, paquímetro, micrômetro. Unidades em centímetros, polegadas, pés ou o que o fabricante determinar.
É feita durante ou após qualquer outro END, para confirmar a extensão. Se o limite já foi ultrapassado, evita-se realizar testes adicionais desnecessários.

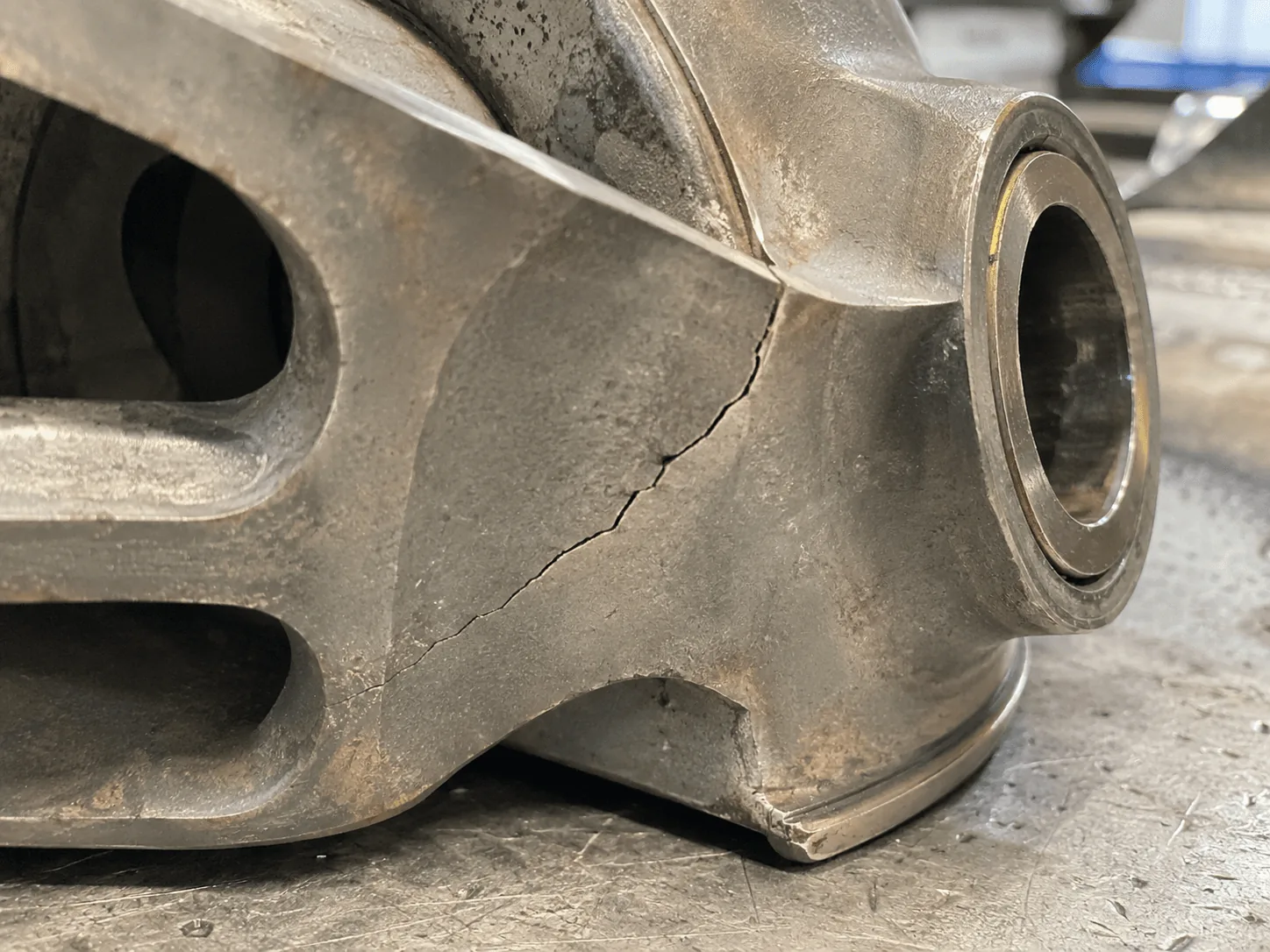

5.3 — Líquido Penetrante (LP) 💧
Detecta defeitos abertos à superfície em materiais não porosos. É o método mais utilizado depois da inspeção visual.
Materiais aplicáveis: ferro fundido, alumínio, titânio, magnésio, plásticos, borracha, vidro, cerâmica.
Dois tipos de LP:
| Tipo | Iluminação | Cor da indicação | Onde usar |
|---|---|---|---|
| Tipo I — Fluorescente | Luz negra (UV) | Verde / amarelo-verde brilhante | Oficina com ambiente controlado |
| Tipo II — Visível | Luz branca normal | Vermelho sobre fundo branco | Em campo, quando não dá pra usar Tipo I |
Sequência operacional do LP (decorar esta ordem):
- Limpeza — remover graxa, óleo, sujeira completamente.
- Aplicação do penetrante — aguardar tempo do fabricante; se não houver, mínimo 5 minutos.
- Remoção do excesso — emulsificador, removedor, limpador ou água (se for penetrante lavável).
- Secagem — peça precisa estar seca antes do próximo passo.
- Aplicação do revelador — aguardar no mínimo 5 minutos.
- Inspeção e interpretação — seguir limites e recomendações do fabricante.
🧠 Mnemônico para decorar
LIMPA → APLICA → REMOVE → SECA → REVELA → INTERPRETA
🪤 Limitação crítica do LP
Líquido penetrante só detecta defeito aberto à superfície. Se a trinca for interna (não chega à superfície), o LP não vê. Para defeito interno, usa-se ultrassom ou raio-X.
5.4 — Partículas Magnéticas (PM) 🧲
Detecta fraturas e defeitos em materiais ferromagnéticos (ferro, aço).
⚠️ Correção técnica do PDF original
O PDF da apostila SEST/SENAT contém uma frase dizendo que partículas magnéticas se aplicam em "materiais não magnéticos". Isso está tecnicamente incorreto. O método requer materiais ferromagnéticos (ferro, aço carbono, alguns aços inoxidáveis ferríticos). Não funciona em alumínio, titânio, plástico ou aço inoxidável austenítico. Decorar o erro do PDF reprova você na oficina e em prova técnica séria.
Como funciona:
- Magnetiza-se a peça.
- Aplica-se partícula ferromagnética (em suspensão líquida ou pó seco).
- Se houver descontinuidade, o fluxo magnético se altera ao redor dela.
- Formam-se polos opostos nos dois lados da falha.
- As partículas se concentram ali, formando uma indicação.
- A indicação mostra a forma aproximada da falha.
Variante: Magnaflux / Magnaglo (partículas magnéticas fluorescentes)
Usa partículas magnéticas fluorescentes e inspeção sob luz negra. Vantagem: melhor visualização, brilho tipo néon, detecção de falhas menores.
Detecta: rachaduras, costuras, inclusões, fendas, rasgos, bolsas de retraimento, sobreposição em peças forjadas, fechamento a frio, vazios.
Direção do fluxo importa: as linhas magnéticas devem passar perpendicularmente à falha. Por isso, em muitos casos faz-se:
- Magnetização circular — campo em círculos ao redor da peça → detecta falhas paralelas ao eixo.
- Magnetização longitudinal — campo paralelo ao eixo → detecta falhas perpendiculares ao eixo.
⚠️ Pós-teste obrigatório: desmagnetização
Depois do teste por partículas magnéticas, a peça fica com magnetismo residual. Ela precisa ser desmagnetizada antes de voltar ao serviço. Senão, atrai limalha, partículas metálicas, contamina sistemas, gera arranhões em mancais, interfere em instrumentos. Esquecer de desmagnetizar = condenação da peça depois.
5.5 — Eddy Current (correntes parasitas) 🔄
Análise eletromagnética. Usa corrente induzida em materiais condutores.
Como funciona:
- Corrente alternada passa por uma bobina.
- A bobina gera campo magnético ao redor.
- O campo induz correntes parasitas (eddy currents) no material condutor.
- Defeitos no material alteram o comportamento dessas correntes.
- O equipamento mede essa alteração (princípio similar a uma ponte de Wheatstone).
Aplicações: rachaduras, superaquecimento, danos estruturais, furos de fixadores, eixo de motor de turbina, revestimento de asas, trem de pouso, cavidade de velas de ignição.
Limitação: só funciona em materiais condutores elétricos.
5.6 — Ultrassom 〰️
Detecta defeitos internos em todos os tipos de materiais. Muito usado para medir profundidade e espessura.
Vantagem chave: precisa de acesso a apenas um lado da superfície.
Dois métodos de acoplamento:
Imersão
Peça e unidade submersas em líquido (água ou fluido específico do fabricante).
Contato
Acoplamento com material viscoso (líquido, pasta, acoplante) entre transdutor e peça.
Dois sistemas básicos:
| Sistema | Como funciona | Uso principal |
|---|---|---|
| Pulsante (eco-pulso) | Emite pulso e mede o eco refletido | Localizar defeito interno |
| Ressonância | Frequência continuamente variada | Medir espessura (lados lisos e paralelos) |
No eco-pulso: o tempo entre os pulsos indica a profundidade do dano. Quanto maior o tempo de retorno do eco, mais profundo o defeito.
Faixa típica de operação: 0,25 a 10 MHz, medindo espessuras entre 0,025 e 3 polegadas.
5.7 — Raio-X / Radiografia ☢️
Usa radiações X ou Gama que atravessam a peça e formam imagem latente no filme.
Vantagens:
- Reduz tempo de parada da aeronave.
- Pode evitar desmontagem total.
- Não exige remoção da tinta, ao contrário de outros END.
- Detecta defeitos internos em materiais metálicos e não metálicos.
Etapas:
- Preparação e exposição — verificar espessura, densidade, forma, distância e ângulo.
- Revelação do filme — solução reveladora → banho ácido (interrompe) → banho de fixação → lavagem com água pura.
- Interpretação radiográfica — etapa mais crítica. Erro aqui pode aprovar peça defeituosa ou condenar peça boa.
⚠️ Riscos do raio-X
Radiação destrói tecido humano. Por isso: apenas pessoal habilitado opera, ambiente fechado, equipe afastada do feixe primário, somente o responsável fica no local do teste.
5.8 — Boroscopia (BSI) 🔭
Permite inspeção interna de motores e componentes sem desmontagem total. Usa o boroscópio, equipamento flexível que entra em regiões internas.
Aplicações: visualizar componentes internos do motor, registrar imagens, avaliar danos, comparar com limites do AMM.
💡 Importante
Toda decisão de aprovação/rejeição baseada em boroscopia deve seguir os critérios do AMM — Aircraft Maintenance Manual. Não é "olhômetro" do mecânico — é comparação com limite documentado.
🛠️ Aplicação na manutenção real
Saber a teoria é só metade do trabalho. A outra metade é aplicar corretamente na oficina, sem inventar procedimento, sem pular passo, sem assumir que "está bom" sem documentação.
6.1 — Sequência operacional antes de inspecionar
Antes de iniciar qualquer inspeção mais profunda, há uma sequência de preparação:
- Observar primeiro, limpar depois — antes da limpeza, procurar evidência de óleo, combustível ou vazamento. Se limpar primeiro, apaga a evidência.
- Abrir ou remover tampas e portas de acesso conforme manual.
- Remover carenagens e capotas necessárias para o acesso.
- Limpar a estrutura (após o passo 1).
- Iniciar a inspeção com a ferramenta e o método adequados.
🪤 Erro clássico de aluno
Lavar o motor antes de inspecionar é o caminho mais rápido para perder a evidência. Vazamento limpo = vazamento invisível = peça aprovada errada = falha em voo. Olhe antes de lavar.
6.2 — Inspeção do setor do motor e da nacele
O setor do motor é o mais sensível em manutenção aeronáutica. A apostila lista os itens críticos:
| Item | O que verificar |
|---|---|
| Seção do motor | Vazamento de óleo, combustível ou fluido hidráulico |
| Prisioneiros e porcas | Aperto correto, defeitos aparentes |
| Interior do motor | Compressão dos cilindros, presença de partículas metálicas |
| Telas e bujões (chip detector) | Limalhas, material estranho — sinal de desgaste interno |
| Berço do motor | Rachaduras, folgas, fixação |
| Amortecedores de vibração (shockmounts) | Estado, deterioração, dureza |
| Controles do motor | Defeitos, frenagem (arame de freno) correta |
| Tubulações, mangueiras, braçadeiras | Vazamento, estado geral, aperto |
| Sistema de descarga | Rachaduras, defeitos, fixação |
| Acessórios | Fixação, defeitos aparentes |
| Capota / cowling | Rachaduras, defeitos, ajuste |
| Teste funcional em solo | Desempenho, controles e instrumentos respondendo |
💡 Atenção especial: chip detector
Partículas metálicas em tela, bujão magnético ou chip detector são sinal de desgaste interno do motor. Não é "sujeira normal". Exige investigação seguindo o manual — pode ser desgaste aceitável (limalha fina, pó magnético) ou pode ser falha grave (lascas, fragmentos metálicos visíveis).
6.3 — Inspeção do setor da hélice
Quando o motor é convencional com hélice (ou turboélice), a inspeção da hélice tem itens próprios:
| Item | O que verificar |
|---|---|
| Conjunto da hélice | Rachaduras, mossas, empenos, vazamento de óleo do governor |
| Parafusos de fixação | Aperto correto, frenagem |
| Sistema anti-gelo | Operação correta, defeitos aparentes |
| Mecanismos de controle de passo | Operação, fixação, deslocamento livre |
6.4 — Quando aplicar cada END/NDT
A escolha do método depende do tipo de defeito esperado, do material da peça e do acesso disponível:
| Situação | Método recomendado |
|---|---|
| Trinca aberta à superfície em alumínio/titânio | Líquido Penetrante (LP) |
| Trinca em peça de ferro/aço | Partículas Magnéticas (PM) |
| Defeito interno fechado em peça metálica | Ultrassom ou Raio-X |
| Defeito em material condutor (sem desmontar) | Eddy Current |
| Verificar interior do motor sem desmontar | Boroscopia |
| Verificação rápida no recebimento | Visual + dimensional |
| Após impacto de raio | END (geralmente ultrassom ou Eddy Current) |
🔬 Inspeções relacionadas — preventivas parciais
As inspeções preventivas parciais são as mais comuns no dia a dia da oficina. São curtas, frequentes e mantêm a aeronave em condição operacional. Conhecer cada uma é essencial.
7.1 — Preditivas 🔮
Usam técnicas para prever o ponto ideal de manutenção. Em vez de esperar a falha (corretiva) ou seguir intervalo fixo, monitoram a condição real para decidir o melhor momento.
Benefícios: maximizam vida útil, aumentam confiabilidade, reduzem manutenção não planejada, evitam propagação de danos.
Exemplos modernos: análise de óleo (presença de metais indica desgaste), análise de vibração (desbalanceamento de rotor), monitoramento de temperatura tendencial.
7.2 — Progressivas 📊
São inspeções divididas em partes, executadas antes do vencimento da inspeção completa, aproveitando pernoite ou janela operacional sem missão.
Objetivo: diminuir tempo indisponível da aeronave.
Exemplo do PDF: uma inspeção 2A que vence em 5 dias pode ser cumprida em cartões sequenciais. O prazo da próxima inspeção será contado a partir do primeiro cartão cumprido.
7.3 — Condition Monitoring (CM) 📡
Itens que não têm controle de revisão geral. São operados até falhar e trocados quando apresentam defeito.
Quando se aplica: componentes complexos onde não há meio confiável de prever a falha. Exemplos: equipamentos de navegação, comunicação, instrumentos, relés.
💡 Como funciona a segurança em CM
Para itens CM cuja falha pode afetar a segurança de voo, usa-se o recurso de redundância — dois ou mais componentes em paralelo, de modo que a falha de um não cause perda da função.
7.4 — On Condition (OC) ⏱️
Item é monitorado regularmente quanto a condição preestabelecida (folga, vibração, desgaste visível, medida). É removido quando atinge o limite, antes da falha.
Diferença crítica entre CM e OC:
Condition Monitoring
Opera até falhar. Não há predição. Manutenção é reativa.
On Condition
Opera até atingir limite. Há condição definida. Manutenção é proativa antes da falha.
Exemplo prático de OC: o pneu da aeronave é acompanhado visualmente quanto a desgaste. Quando atinge o limite seguro, é substituído — antes de furar ou ter falha catastrófica.
7.5 — Pré-voo ✈️
Inspeção feita antes de toda decolagem. Segue checklist do fabricante (lista de verificação).
Objetivo: identificar falhas ou desgastes que comprometam a segurança do voo iminente.
Exemplo: verificação de folgas dos comandos de voo, integridade visual, ausência de vazamentos.
7.6 — Pós-voo / Inspeção de Pernoite 🌙
Inspeção feita após cada voo, também seguindo checklist do fabricante. Quando feita ao fim do dia operacional, recebe o nome de inspeção de pernoite.
Objetivo: verificar condição da aeronave para o próximo voo. Exemplo: estado dos pneus após pouso.
7.7 — Ocasionais 🧽
Feitas quando se detecta anormalidade que não afeta diretamente a aeronavegabilidade. Exemplo: lavagem da aeronave fora do vencimento, por questão de apresentação ou condição visual.
7.8 — Estruturais 🏗️
Ocorrem em intervalos definidos pelo fabricante ou quando há indício de:
- Falha estrutural
- Fadiga (desgaste por uso prolongado)
- Operação anormal
- Dano causado em solo
- Corrosão — principal motivo da maioria das inspeções estruturais
O foco é acompanhar o desgaste de chapas metálicas por esforços estruturais e por intempéries naturais.
📌 Síntese das preventivas parciais
Preditiva prevê. Progressiva divide. CM monitora até falhar. OC remove por condição. Pré-voo antes. Pós-voo depois. Ocasional por necessidade pontual. Estrutural foco em corrosão e fadiga.
🧰 Ferramentas e equipamentos usados
Cada método de inspeção exige ferramentas específicas. Conhecer o ferramental é parte da competência técnica.
8.1 — Ferramentas básicas de medição
| Ferramenta | Uso na inspeção |
|---|---|
| Régua | Medidas grosseiras de extensão |
| Trena | Distâncias maiores |
| Paquímetro | Medidas internas, externas e profundidade — precisão centesimal |
| Micrômetro | Medidas de alta precisão — milesimal |
| Calibrador de folga (lâminas) | Verificar folga entre peças |
| Torquímetro | Aperto controlado de parafusos e porcas |
8.2 — Ferramentas para visualização
- Lupa / lente de aumento — ampliar pequenas regiões a olho nu.
- Microscópio — para análise detalhada de pequenas amostras.
- Telescópio — observar regiões distantes ou de difícil acesso.
- Boroscópio — equipamento flexível para inspeção interna de motores e cavidades.
- Câmera de boroscópio com gravação — para documentar e rever inspeção interna.
8.3 — Equipamentos de partículas magnéticas
Unidade fixa
Equipamento de bancada com:
- Cabeças de contato (terminais elétricos)
- Uma cabeça fixa e uma móvel
- Chapa de contato com mola de pressão
- Guias longitudinais
- Solenoide para magnetização longitudinal
- Reostato para ajustar intensidade da corrente
- Botão de pressão (circuito abre automaticamente após ~0,5 segundo)
Pode usar corrente contínua ou corrente alternada retificada. Serve para magnetização circular ou longitudinal.
Unidade portátil
Usada quando:
- Não há unidade fixa disponível
- O componente não pode ser removido da aeronave
Características técnicas: corrente alternada de 200 V e 60 Hz, retificador para gerar corrente contínua quando necessário, cabos flexíveis com terminais tipo garra/grampo.
Aplicação prática:
| Operação | Como executar |
|---|---|
| Magnetização circular | Usar as pontas/garras dos cabos diretamente na peça |
| Magnetização longitudinal | Enrolar o cabo flexível ao redor da peça (bobina flexível) |
| Desmagnetização | Fornecer corrente alternada de alta amperagem e baixa voltagem |
8.4 — Materiais indicadores (partículas)
São o "agente detector" que torna a falha visível. Classificação:
| Processo | Forma do agente | Cores comuns |
|---|---|---|
| Líquido | Partículas em suspensão líquida (~2 onças de pasta / 1 galão de líquido) | Preto e vermelho |
| Seco | Partículas em forma de pó | Preto, vermelho e cinza |
Requisitos técnicos das partículas: alta permeabilidade (para serem atraídas com pouca energia para a descontinuidade) e baixa retentividade (para não ficarem presas e atrapalharem a mobilidade).
8.5 — Equipamentos de desmagnetização
⚠️ Correção técnica do PDF original
O PDF da apostila SEST/SENAT diz, no Método Padrão de desmagnetização, que se usa "solenoide energizado com corrente contínua". Tecnicamente, o correto é corrente alternada com decaimento gradual — porque o que desmagnetiza é a reversão contínua do campo magnético (CA faz isso naturalmente; CC mantém polaridade fixa). A própria apostila, em outro ponto, diz corretamente que se "submete a peça a uma força magnetizadora com reversão contínua na direção e que diminua gradativamente de intensidade" — isso só é possível com CA. Tratamos como erro de redação do PDF.
Método padrão correto:
- Usar solenoide energizado com corrente alternada ou unidade portátil em modo desmagnetização.
- A peça é passada pelo interior do solenoide.
- À medida que se afasta do campo alternado, o magnetismo da peça diminui gradualmente.
- Peças pequenas devem ficar próximas à parede interna da bobina.
- Peças difíceis: passar várias vezes, vagarosamente, mudando direção, virando e girando.
- A unidade só deve ser desligada quando a peça estiver a 1-2 pés de distância da abertura. Caso contrário, a peça volta a ser magnetizada.
8.6 — Equipamentos de ultrassom
Composição típica: gerador de razão, pulsador de RF, transdutor, amplificador, osciloscópio (CRT), circuito de tempo. Pode operar com feixe direto (linha reta) ou em ângulo.
8.7 — Equipamentos de raio-X
Unidades de raio-X requerem operador habilitado, ambiente fechado e EPIs específicos para proteção contra radiação ionizante.
❌ Erros comuns de aluno e de mecânico
Esta seção é o "anti-curriculum": o que não fazer. Cada erro listado já reprovou aluno em prova ou condenou peça no hangar.
9.1 — Erros conceituais (de prova)
| Erro comum | Correção técnica |
|---|---|
| "Hora de utilização é igual a hora de voo" | São conceitos diferentes. Utilização: motor ligado→desligado. Voo: decolagem→pouso. |
| "APU fornece força propulsiva" | Errado. APU fornece energia elétrica e pneumática, não empuxo. |
| "Pouso duro afeta só o trem de pouso" | Errado. Pode afetar asa, longarina, fuselagem, naceles, parede de fogo, comandos. |
| "Líquido penetrante detecta defeito interno" | Errado. Só detecta defeito aberto à superfície. |
| "Partículas magnéticas funciona em qualquer metal" | Errado. Só em ferromagnéticos (ferro, aço). |
| "Todo boletim de serviço é obrigatório" | Errado. SB pode ser recomendado ou mandatório. |
| "Eddy Current e partículas magnéticas são a mesma coisa" | Errado. Eddy usa corrente induzida em condutor. PM usa magnetização de ferromagnético. |
| "Inspeção visual não é técnica" | Errado. É END/NDT, com critério, iluminação, ferramentas e limite de aceitação. |
9.2 — Erros operacionais (na oficina)
| Erro | Consequência |
|---|---|
| Lavar o motor antes de inspecionar | Apaga evidência de vazamento. Peça aprovada errada. |
| Pular limpeza antes do LP | Falsa indicação por sujeira. Resultado inválido. |
| Não respeitar tempo de penetração no LP (5 min mínimo) | Penetrante não entra na descontinuidade. Falso negativo. |
| Esquecer desmagnetização após PM | Peça atrai limalha em operação. Danos a mancais, contaminação. |
| Magnetizar peça em uma só direção | Falhas perpendiculares não são detectadas. Linhas de força devem cruzar a falha. |
| Desligar desmagnetizador com peça próxima à abertura | Peça volta a ser magnetizada. Trabalho perdido. |
| Ignorar limalha em chip detector | Pode estar progredindo desgaste interno grave do motor. |
| Reapertar parafuso sem torquímetro | Aperto incorreto. Torque insuficiente ou excessivo. Falha estrutural. |
| Esquecer frenagem (arame de freno) após aperto | Componente afrouxa em operação. Pode causar perda do motor. |
| Aprovar peça com base em "experiência" sem consultar AMM | Não há critério documentado. Manutenção sem rastreabilidade. |
9.3 — Erros de documentação
- Executar serviço sem ficha de inspeção / task.
- Não registrar o serviço no livro de bordo.
- Usar manual em versão desatualizada.
- Confundir AMM com ESM, ou SRM com IPC.
- Ignorar BS mandatório, achando que é só "recomendação".
- Não cumprir AD/DA dentro do prazo.
- Não verificar aplicabilidade do documento ao modelo da aeronave antes de executar.
🪤 Mentalidade que reprova
"Tá bom assim", "sempre fiz desse jeito", "o manual é exagero". Toda peça aeronáutica é liberada porque está conforme manual, não porque "parece boa". Manutenção sem documentação não é manutenção — é palpite com risco de vida.
9.4 — Erros visuais clássicos
| Sinal visual | Não confundir com |
|---|---|
| Peça azulada (partida quente) | "Só estética" — é alteração metalúrgica, peça deve sair |
| Rugas em chapa de asa | "Acabamento" — é deformação estrutural, exige inspeção profunda |
| Vazamento de combustível em chapa rebitada | "Mancha antiga" — pode indicar sobrecarga estrutural |
| Limalha em chip detector | "Sujeira do óleo" — é desgaste interno |
| Acúmulo de penetrante após LP | Pode ser falsa indicação por lavagem ruim. Reprocessar. |
🪤 Pegadinhas da ANAC — Inspeção de Motores
Esta seção lista as armadilhas mais comuns em provas de banca ANAC sobre o tema. Banca usa palavras parecidas, troca causa e efeito, e cria exceções sutis. Reconhecer o padrão é metade da resposta.
10.1 — Armadilhas de termos parecidos
| Termos confundíveis | Como diferenciar |
|---|---|
| LP (Líquido Penetrante) vs PM (Partículas Magnéticas) | LP vê defeito aberto à superfície em qualquer material não poroso. PM vê defeito superficial ou próximo da superfície em ferromagnéticos. |
| Magnaflux vs Magnaglo | Magnaflux = nome comercial do equipamento de partículas magnéticas. Magnaglo = variante fluorescente (com luz negra). |
| Eddy Current vs Partículas Magnéticas | Eddy = corrente induzida em condutor elétrico. PM = magnetização de ferromagnético. |
| Ultrassom pulsante vs ultrassom de ressonância | Pulsante (eco-pulso) = localizar defeito interno. Ressonância = medir espessura. |
| Inspeção preventiva vs preditiva | Preventiva = programada por tempo/horas. Preditiva = baseada em predição de condição real. |
| Condition Monitoring (CM) vs On Condition (OC) | CM = opera até falhar. OC = remove quando atinge limite, antes da falha. |
| AMM vs ESM | AMM = manutenção da aeronave (componente instalado). ESM = revisão de componente removido, em oficina. |
| SRM vs IPC | SRM = manual de reparo estrutural. IPC = catálogo de peças (com Part Number). |
| MMEL vs MEL | MMEL = lista mestre do tipo de aeronave (do fabricante). MEL = lista do operador, aprovada pela autoridade. |
| TBO vs TLV | TBO = Time Between Overhaul (tempo entre revisões gerais). TLV = Tempo Limite de Vida (fim da vida do componente). |
| Hora de utilização vs hora de voo | Utilização: motor ligado→desligado (inclui taxi). Voo: decolagem→pouso. |
| BS recomendado vs BS mandatório | Recomendado = sugestão do fabricante. Mandatório = obrigatório (vinculado a AD ou definido como tal). |
10.2 — Pegadinhas de exceção
- "Toda inspeção é programada" — Falso. Especiais e corretivas não são programadas.
- "Toda DA/AD é emitida pelo fabricante" — Falso. DA/AD é emitida pela autoridade (ANAC, FAA, EASA). O fabricante emite SB.
- "Inspeção visual não é END" — Falso. É END/NDT, simples mas técnica.
- "APU é motor reserva" — Falso. APU não fornece empuxo. É unidade de força auxiliar.
- "Boroscopia é só para turbinas" — Falso. Serve para motores convencionais, componentes internos, qualquer cavidade.
- "Ensaio destrutivo é feito na manutenção" — Falso. É feito pelo fabricante para definir limites. Quem destrói peça boa em manutenção comete erro grave.
10.3 — Pegadinhas de causa e efeito
| Banca diz | Resposta correta |
|---|---|
| "Peça azulada após partida quente é apenas estética" | Falso — indica perda de têmpera, peça deve sair |
| "Pouso duro pede inspeção do trem de pouso" | Incompleto — pede inspeção estrutural ampla |
| "Impacto de raio é só dano superficial" | Falso — pode causar dano profundo, exige END |
| "Turbulência severa só afeta passageiros" | Falso — gera sobrecarga estrutural em asas, longarinas, tanques, fuselagem |
| "Magnetismo residual não atrapalha" | Falso — atrai limalha, contamina sistemas, danifica mancais |
📝 Questões comentadas
Cinco questões representativas no padrão de banca ANAC, com gabarito comentado completo. Banco completo com 20+ questões será entregue separadamente.
Questão 1 — Tipos de inspeção
Enunciado: As inspeções obrigatórias podem ser controladas por:
- Apenas hora de voo.
- Apenas calendário.
- Hora, calendário ou ciclos, conforme definido pelo fabricante.
- Apenas ciclos de pouso.
- Decisão do mecânico em serviço.
Resposta: C
Por que C está correta: a apostila define exatamente os três métodos de controle: horárias, calendárias e por ciclos. O fabricante/órgão regulador escolhe qual aplicar.
Por que as outras estão erradas: A, B e D são incompletas. E é absurda — mecânico não decide controle de inspeção obrigatória.
Palavra-chave da banca: "obrigatórias", "controle".
Resumo para decorar: Obrigatória = hora OU calendário OU ciclo.
Questão 2 — Líquido penetrante
Enunciado: O ensaio por líquido penetrante é mais adequado para detectar:
- Defeitos internos em peças de aço.
- Descontinuidades abertas à superfície em materiais não porosos.
- Falhas em estruturas de fibra de carbono.
- Magnetismo residual em peças ferromagnéticas.
- Trincas internas em soldas.
Resposta: B
Por que B está correta: LP detecta defeitos abertos à superfície em materiais lisos e não porosos. É a definição exata do método.
Por que as outras estão erradas: A e E pedem defeito interno (usa ultrassom ou raio-X). C envolve fibra de carbono (uso de outros métodos). D mede magnetismo, não é LP.
Palavra-chave da banca: "aberto à superfície".
Pegadinha possível: trocar "aberto à superfície" por "qualquer defeito" — torna a frase falsa.
Resumo para decorar: LP só vê o que está aberto à superfície.
Questão 3 — Partículas magnéticas
Enunciado: O ensaio por partículas magnéticas é aplicável em:
- Plásticos e cerâmicas.
- Alumínio aeronáutico.
- Materiais ferromagnéticos como ferro e aço.
- Qualquer metal condutor.
- Qualquer material desde que limpo.
Resposta: C
Por que C está correta: partículas magnéticas requerem que o material possa ser magnetizado — ou seja, ferromagnético. Ferro e aço são exemplos clássicos.
Por que as outras estão erradas: A, B são não-ferromagnéticos. D confunde com Eddy Current (condutor não é o suficiente — precisa ser ferromagnético). E é genérico demais.
Palavra-chave da banca: "ferromagnético".
Pegadinha possível: esta é a questão onde o PDF original erra ao dizer "não magnético". Ignore o PDF, siga o tecnicamente correto.
Resumo para decorar: PM = ferro/aço. Para alumínio, use LP ou Eddy Current.
Questão 4 — Documentação técnica
Enunciado: Sobre boletins de serviço (SB), é correto afirmar:
- São sempre obrigatórios.
- Podem ser recomendados ou mandatórios.
- São emitidos pela ANAC.
- Servem apenas para corrigir falhas.
- Substituem o AMM.
Resposta: B
Por que B está correta: a apostila explicita que SB pode ser recomendado (sugestão do fabricante, operador decide) ou mandatório (obrigatório, vinculado a AD ou definido como tal).
Por que as outras estão erradas: A — apenas mandatórios são obrigatórios. C — SB é do fabricante, não da ANAC (DA/AD é da ANAC). D — também serve para modificações, aperfeiçoamentos. E — SB não substitui AMM.
Palavra-chave da banca: "recomendado ou mandatório".
Resumo para decorar: Fabricante emite SB. Autoridade emite AD/DA.
Questão 5 — ATA-100
Enunciado: No sistema ATA-100, o capítulo 71 corresponde a:
- Ar Condicionado.
- Trem de Pouso.
- Construção (do motor).
- Comunicação.
- Combustível.
Resposta: C
Por que C está correta: capítulos 71-100 compõem o grupo Motor. O 71 trata de Construção do motor.
Por que as outras estão erradas: A = ATA 21. B = ATA 32. D = ATA 23. E = ATA 28 (no grupo Sistemas) ou ATA 73 (no grupo Motor).
Palavra-chave da banca: "ATA-100", número do capítulo.
Resumo para decorar: Grupo Motor começa no 71. ATA 21 é Ar Condicionado. ATA 32 é Trem de Pouso.
💡 Próximo passo
Estas 5 questões são amostra. O banco completo com 20+ questões sobre Inspeção de Motores virá no próximo entregável, no formato JSON pronto para colar no banco de questões do INSPECTAERO.
🃏 Flashcards essenciais
Amostra de 10 flashcards no formato Frente / Verso / Pegadinha / Resumo. Set completo com 20+ cartões virá no próximo entregável.
Card 1
Frente: O que diferencia hora de utilização de hora de voo?
Verso: Utilização = do início do funcionamento do motor até a parada total (inclui taxi). Voo = da decolagem até o pouso.
Pegadinha: Banca usa as duas como sinônimos para confundir.
Resumo: Utilização inclui taxi. Voo só rola se decolou.
Card 2
Frente: Quais os 4 eventos que disparam inspeção especial?
Verso: Pouso com impacto, turbulência severa, impacto de raio, partida quente.
Pegadinha: Falha de motor em voo entra como corretiva, não especial.
Resumo: Pouso, turbulência, raio, partida quente.
Card 3
Frente: O que indica peça azulada no motor após partida?
Verso: Superaquecimento que ultrapassou o limite de têmpera. A peça deve ser substituída e a área quente inspecionada quanto a rachaduras.
Pegadinha: Tratar como "questão estética".
Resumo: Azul = têmpera comprometida = peça fora.
Card 4
Frente: Em que materiais o LP funciona?
Verso: Em qualquer material não poroso: alumínio, titânio, magnésio, ferro fundido, plástico, borracha, vidro, cerâmica.
Pegadinha: Confundir LP com PM (PM é só ferromagnético).
Resumo: LP = quase qualquer material desde que liso e não poroso.
Card 5
Frente: Qual a sequência operacional do líquido penetrante?
Verso: Limpa → aplica → remove → seca → revela → interpreta.
Pegadinha: Esquecer da secagem antes do revelador.
Resumo: LARSRI — 6 passos, ordem fixa.
Card 6
Frente: Em que materiais funciona PM (Partículas Magnéticas)?
Verso: Apenas em materiais ferromagnéticos: ferro, aço carbono, alguns aços inoxidáveis ferríticos.
Pegadinha: O PDF original SEST/SENAT erra ao dizer "não magnético".
Resumo: PM = ferro/aço. Alumínio = LP ou Eddy.
Card 7
Frente: O que é obrigatório fazer após inspeção por partículas magnéticas?
Verso: Desmagnetizar a peça. Se ficar magnetizada, atrai limalha, contamina sistemas, danifica mancais.
Pegadinha: Achar que "magnetismo residual é fraco e não faz mal".
Resumo: Magnetizou? Desmagnetiza. Sempre.
Card 8
Frente: Qual a diferença entre CM e OC?
Verso: CM (Condition Monitoring) opera até falhar. OC (On Condition) é removido quando atinge limite, antes da falha.
Pegadinha: Trocar os nomes.
Resumo: CM = falha. OC = condição.
Card 9
Frente: Qual a diferença entre AMM, ESM, SRM e IPC?
Verso: AMM = manutenção da aeronave (componente instalado). ESM = revisão de oficina (componente removido). SRM = reparo estrutural. IPC = catálogo de peças (com Part Number).
Pegadinha: Confundir SRM (reparo) com IPC (catálogo).
Resumo: AMM mantém. ESM revisa. SRM repara. IPC identifica.
Card 10
Frente: Qual a diferença entre MMEL e MEL?
Verso: MMEL é a lista mestre do tipo de aeronave, emitida pelo fabricante e certificada. MEL é a lista do operador, baseada no MMEL, aprovada pela autoridade do país de operação.
Pegadinha: Achar que são sinônimos.
Resumo: MMEL = mestre (fabricante). MEL = operador.
💡 Próximo passo
Estes 10 cartões são amostra didática. O set completo com 20+ flashcards sobre Inspeção de Motores virá no próximo entregável, no formato JSON pronto para colar no banco de flashcards do INSPECTAERO.
📌 Resumo de prova — Gabarito mental
Tudo o que você precisa lembrar de cabeça em uma página mental. Para revisar 30 minutos antes da prova.
13.1 — Tipos de inspeção
- Obrigatória: programada pelo fabricante. Controle por hora, calendário ou ciclo.
- Especial: após evento anormal — pouso duro, turbulência severa, raio, partida quente.
- Preventiva: manter em condição. Parcial (intervalos curtos) ou geral (intervalos longos).
- Corretiva: apareceu falha fora da programação.
- Qualitativa: END (não destrutível) ou destrutível (só pelo fabricante).
13.2 — Preventivas parciais
- Preditiva: prevê o ponto ideal de manutenção.
- Progressiva: divide a inspeção em partes (cartões) para reduzir parada.
- Condition Monitoring (CM): opera até falhar (sistemas complexos, com redundância).
- On Condition (OC): remove quando atinge limite (folga, vibração, desgaste).
- Pré-voo: antes da decolagem, checklist do fabricante.
- Pós-voo / Pernoite: após o voo, prepara para o próximo.
- Ocasional: fora do programado, por necessidade pontual.
- Estrutural: foco em corrosão e fadiga.
13.3 — Eventos especiais — o que procurar
| Evento | O que inspecionar |
|---|---|
| Pouso duro | Asa, longarina, fuselagem, naceles, parede de fogo (não só trem de pouso) |
| Turbulência severa | Cambras, longarinas, tanques, fixações, área asa/fuselagem |
| Impacto de raio | END/NDT para profundidade do dano e rachaduras |
| Partida quente | Coloração azulada, perda de têmpera, rachaduras nas áreas quentes |
13.4 — Métodos END/NDT
🧠 Mnemônico mestre
Visual vê. Dimensional mede. LP revela superfície. PM revela ferromagnético. Ultrassom mede eco. Eddy mede corrente. Raio-X vê interno. Boroscopia olha dentro.
| Método | Aplicação | Limitação |
|---|---|---|
| Visual | Tudo, primeiro passo | Depende de acesso e iluminação |
| Dimensional | Medir extensão | Só extensão, não profundidade |
| Líquido Penetrante | Defeito aberto à superfície, materiais não porosos | Não vê defeito interno |
| Partículas Magnéticas | Ferromagnéticos | Não funciona em alumínio, titânio, plástico |
| Eddy Current | Condutores elétricos, rachadura/superaquecimento | Só em condutores |
| Ultrassom | Defeito interno, espessura | Exige acoplamento e técnica |
| Raio-X | Defeito interno, qualquer material | Radiação perigosa, operador habilitado |
| Boroscopia | Interior do motor sem desmontar | Decisão segue AMM |
13.5 — Documentação técnica
| Sigla | Significado | Para quê |
|---|---|---|
| AMM | Aircraft Maintenance Manual | Manutenção da aeronave |
| ESM | Engine/Equipment Shop Manual | Revisão em oficina (peça removida) |
| SRM | Structural Repair Manual | Reparo estrutural |
| IPC | Illustrated Parts Catalog | Identificar peças por P/N |
| SB | Service Bulletin | Do fabricante. Recomendado ou mandatório. |
| AD / DA | Airworthiness Directive / Diretriz de Aeronavegabilidade | Da autoridade. Obrigatória. |
| MMEL | Master Minimum Equipment List | Lista mestre do tipo de aeronave |
| MEL | Minimum Equipment List | Lista do operador, aprovada pela autoridade |
| TBO | Time Between Overhaul | Tempo entre revisões gerais |
| TLV | Tempo Limite de Vida | Fim da vida do componente |
13.6 — ATA-100 — grupos
| Capítulos | Grupo |
|---|---|
| 1 - 4 | Documentação e plano de manutenção |
| 5 - 20 | Diversos (procedimentos) |
| 21 - 50 | Sistemas |
| 51 - 70 | Estrutura |
| 71 - 100 | Motor |
Capítulos chave para decorar:
- ATA 21 — Ar Condicionado
- ATA 23 — Comunicação
- ATA 24 — Força Elétrica
- ATA 28 — Combustível (no grupo Sistemas)
- ATA 32 — Trem de Pouso
- ATA 49 — APU
- ATA 71 — Construção (Motor)
- ATA 73 — Combustível (Motor)
- ATA 74 — Ignição (Motor)
- ATA 79 — Lubrificação (Motor)
13.7 — Diagonal de manutenção
- Diagonal de célula: distribui inspeções da frota para não parar todas as aeronaves ao mesmo tempo.
- Diagonal de motor: escalona TBO dos motores em aeronaves multimotoras, usando motor reserva.
- Objetivo: equilíbrio entre disponibilidade operacional e cumprimento de manutenção.
📌 Frase-chave para colar na cabeça
Inspeção mantém aeronavegabilidade. Obrigatória vence por hora/calendário/ciclo. Especial nasce de evento anormal. Preditiva prevê, progressiva divide, CM monitora até falhar, OC remove por condição. LP vê superfície, PM vê ferromagnético, Eddy mede corrente, ultrassom mede eco, raio-X vê interno. AMM mantém, ESM revisa, SRM repara, IPC identifica. ATA-100 organiza manual. Diagonal organiza frota.
📚 Fontes consultadas
Esta aula foi produzida com total fidelidade ao material-fonte, sem invenção de normas, números ou procedimentos.
Fontes primárias utilizadas:
- Apostila SEST/SENAT — Inspeção de Motores (7 PDFs, 7 unidades), conteúdo do curso.
- Apostila SEST/SENAT — Introdução à Inspeção de Aeronaves (20 horas, 7 unidades, edição 2016).
- Resumo CAP 11 - Inspeção de Motores produzido pelo aluno (síntese organizada do material).
Correções técnicas aplicadas:
Em pontos onde o PDF original apresenta inconsistência técnica, a aula segue o conceito tecnicamente correto e sinaliza a divergência:
- Partículas magnéticas: aplicação correta é em materiais ferromagnéticos (o PDF, em um ponto, diz "não magnéticos", o que está errado).
- Desmagnetização (método padrão): usa corrente alternada com decaimento, não corrente contínua (o PDF tem inconsistência interna nesse ponto).
Pontos NÃO cobertos pelo material-fonte:
Algumas informações de uso comum em manutenção real não estão detalhadas no material-fonte e devem ser consultadas em manuais específicos:
- Valores numéricos exatos de tolerância de fabricante (variam por modelo de aeronave/motor).
- Numeração específica de RBAC, IS, AC aplicáveis (consultar regulamentação ANAC vigente).
- Procedimentos detalhados de fabricantes específicos (Lycoming, Continental, P&W, CFM, GE).
- Critérios precisos de aceitação/rejeição (sempre no AMM/CMM/ESM aplicável).
💡 Regra de ouro
Para qualquer procedimento de manutenção real, o manual do fabricante e a documentação técnica aplicável são a fonte oficial. Esta aula é material didático complementar, não substitui consulta a documentação aprovada.
🛡️ Aviso técnico institucional
⚠️ Material didático — não substitui documentação oficial
Esta aula tem finalidade exclusivamente didática e de apoio ao estudo, com foco em alunos de manutenção aeronáutica em formação para a habilitação MMA (Mecânico de Manutenção Aeronáutica) — Grupo Motopropulsor (GMP), conforme estrutura curricular ANAC.
Toda manutenção aeronáutica real deve seguir:
- O manual do fabricante aplicável (AMM, CMM, ESM, SRM, IPC).
- Os boletins de serviço e diretrizes de aeronavegabilidade em vigor.
- A documentação técnica da aeronave (livro de bordo, log book, ordens de serviço).
- Os procedimentos aprovados pela organização de manutenção.
- A regulamentação da ANAC vigente (RBAC, IS, ICA aplicáveis).
Em caso de divergência entre este conteúdo e a documentação oficial, prevalece sempre a documentação oficial.
O INSPECTAERO é uma plataforma educacional independente e não substitui curso homologado, manuais aprovados, instrução de professor habilitado, supervisão de inspetor, nem qualquer documentação técnica oficial.
Material produzido para fins de estudo e revisão. Use em conjunto com seu curso oficial e com supervisão técnica adequada.
Nenhuma matéria aberta
Clique em Estudar esta matéria no roteiro ou em Estudar nos cards técnicos para abrir uma aula interna.
Defeitos / Defects
Banco de defeitos aeronáuticos
• Pesquise por defeito, peça, método, criticidade ou palavra-chave.
Métodos de Inspeção
Como verificar defeitos
• Aplicabilidade, limitação, ferramenta, passo a passo e erros comuns de prova.
Banco técnico / Technical bank
Ferramentas / Tools
• Ferramentas de medição e aplicação técnica. Toda ferramenta precisa ser conferida antes do serviço.
Questões
Treine por matéria, assunto, dificuldade ou revise seus erros.
Mostrar filtros avançados
Ver biblioteca completa de simulados
Simulados ANAC
Simulados aleatórios no estilo ANAC
Cada tentativa sorteia até 20 questões da categoria escolhida. A ordem muda a cada início e o resultado mostra acertos, erros e aproveitamento.
Simulado ANAC Básico
20 questões aleatórias no estilo da prova ANAC Básico.
Simulado ANAC Avançado
20 questões aleatórias no estilo da prova ANAC Avançado.
Flashcards / Study Cards
Flashcards
Crie seus próprios cartões, escolha uma matéria para estudar os flashcards do site e treine também a identificação visual de defeitos aeronáuticos por foto.
Busca por matéria / Subject search
Pesquisar flashcards por matéria
Criar flashcard próprio
Use para transformar explicações, erros de simulado ou pontos do professor em revisão rápida.
Banco do site / Site deck
Escolha a matéria dos flashcards do site
Clique em uma matéria para abrir uma área de estudo separada com os cartões daquela matéria.
Identificação visual / Visual identification
Flashcards com fotos de defeitos aeronáuticos
Funciona como um flashcard normal, mas o aluno precisa identificar o defeito só olhando a foto antes de virar o cartão.
Aluno / Student deck
Meus flashcards por matéria
Os cartões criados pelo aluno ficam separados por matéria e salvos neste navegador.
Revisão / Review
Itens marcados e erros para revisar
Aqui ficam favoritos, matérias estudadas e questões erradas.
Referência curricular / Curriculum reference
Mapa ANAC
Esta página mostra como o roteiro de estudos GMP do INSPECTAERO foi organizado com base em referências curriculares publicadas pela ANAC para a formação de Mecânico de Manutenção Aeronáutica — habilitação Grupo Motopropulsor.
Importante:
O INSPECTAERO é uma plataforma educacional independente. Não é curso homologado,
não representa a ANAC, não emite certificação profissional e não substitui
formação oficial, manuais do fabricante ou documentação técnica aplicável.
Área de estudo real do aluno
Use o Roteiro GMP para abrir as matérias, revisar os blocos técnicos e acompanhar o progresso de estudo.
Origem da organização
Use esta aba para visualizar a correspondência entre o nome usado no site, a referência curricular e a carga horária de referência.
| Ordem | Matéria no INSPECTAERO | Nome de referência curricular | Carga horária ref. |
|---|
Desempenho
Dashboard geral
Resumo local do estudo, simulados e revisões salvos neste navegador.
Módulo futuro / Future module
Reparos / Repairs
Este módulo continua preservado no código, mas foi removido da navegação principal nesta fase.
Módulo em desenvolvimento
Será ativado futuramente após validação técnica do conteúdo de reparo.
Módulo futuro / Future module
Montagem / Assembly
Este módulo continua preservado no código, mas foi removido da navegação principal nesta fase.
Módulo em desenvolvimento
Será ativado futuramente após validação técnica de torque, frenagem, selagem e inspeção final.
Módulo futuro / Future module
Medidas Técnicas / Technical Measurements
Este módulo continua preservado no código, mas foi removido da navegação principal nesta fase.
Módulo em revisão técnica
Será ativado depois da revisão dos cálculos, instrumentos, tolerâncias e limites aplicáveis.
Módulo futuro / Future module
Terceirizados / External Services
Este módulo continua preservado no código, mas foi removido da navegação principal nesta fase.
Módulo reservado
Será usado futuramente para fornecedores, laudos, calibração externa e rastreabilidade.
